보일러분배기

보일러분배기란?

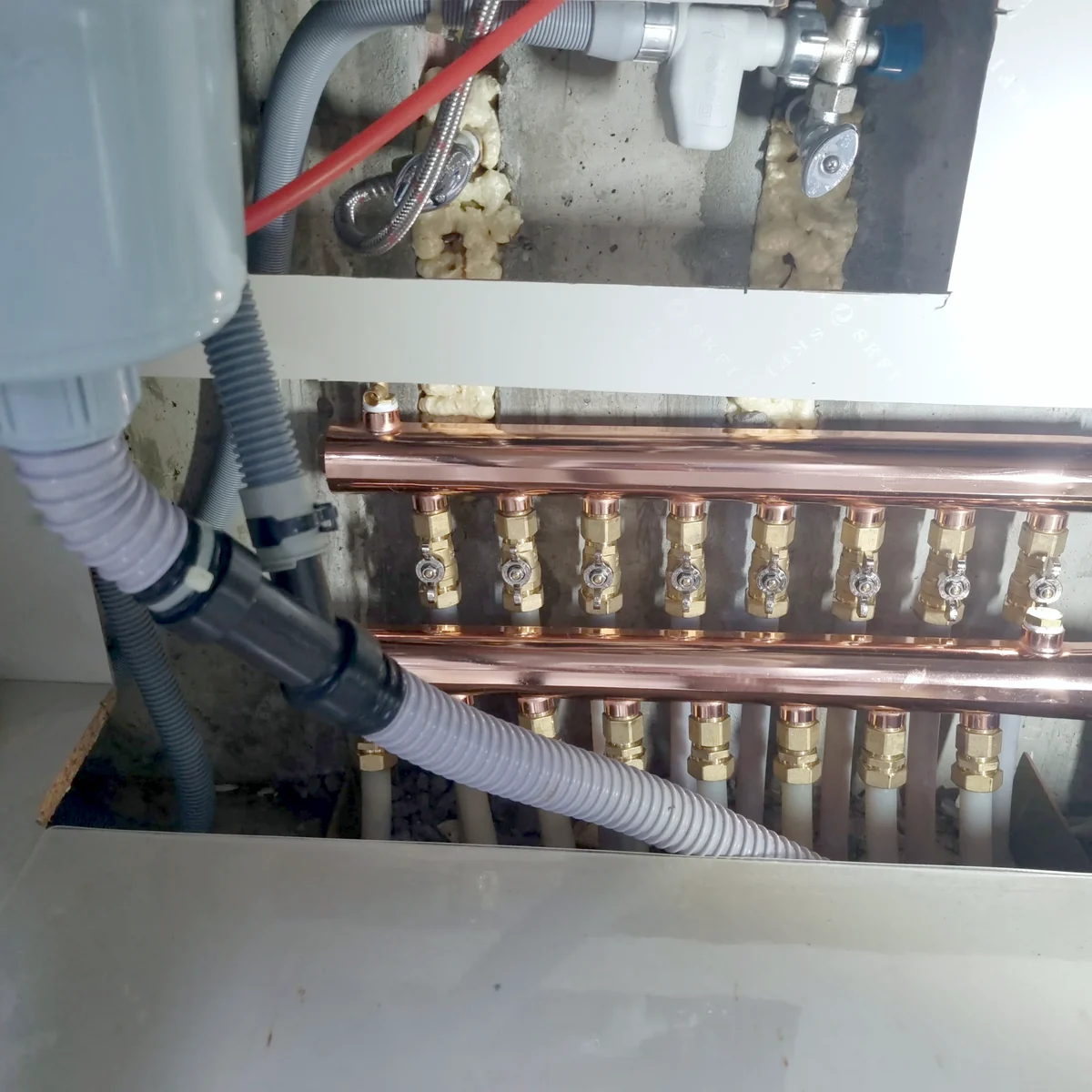

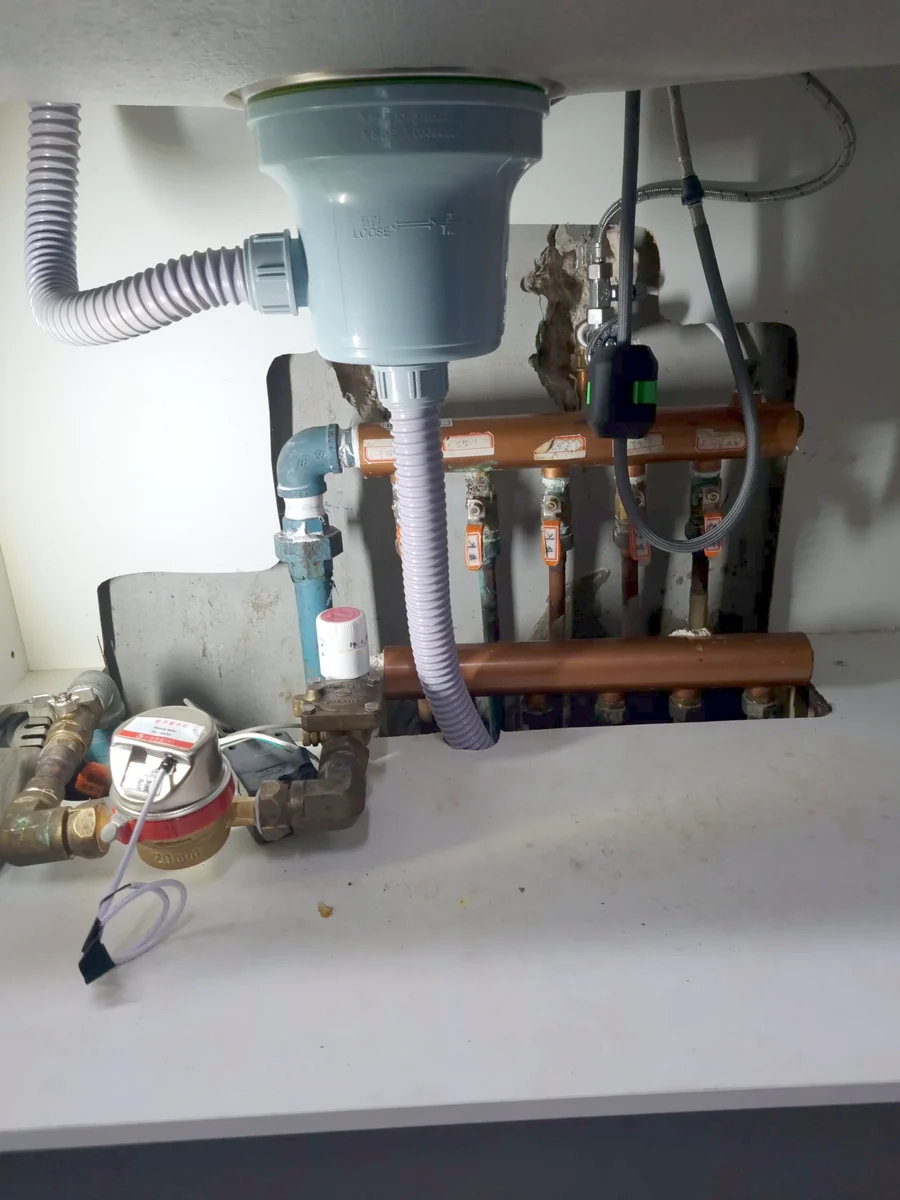

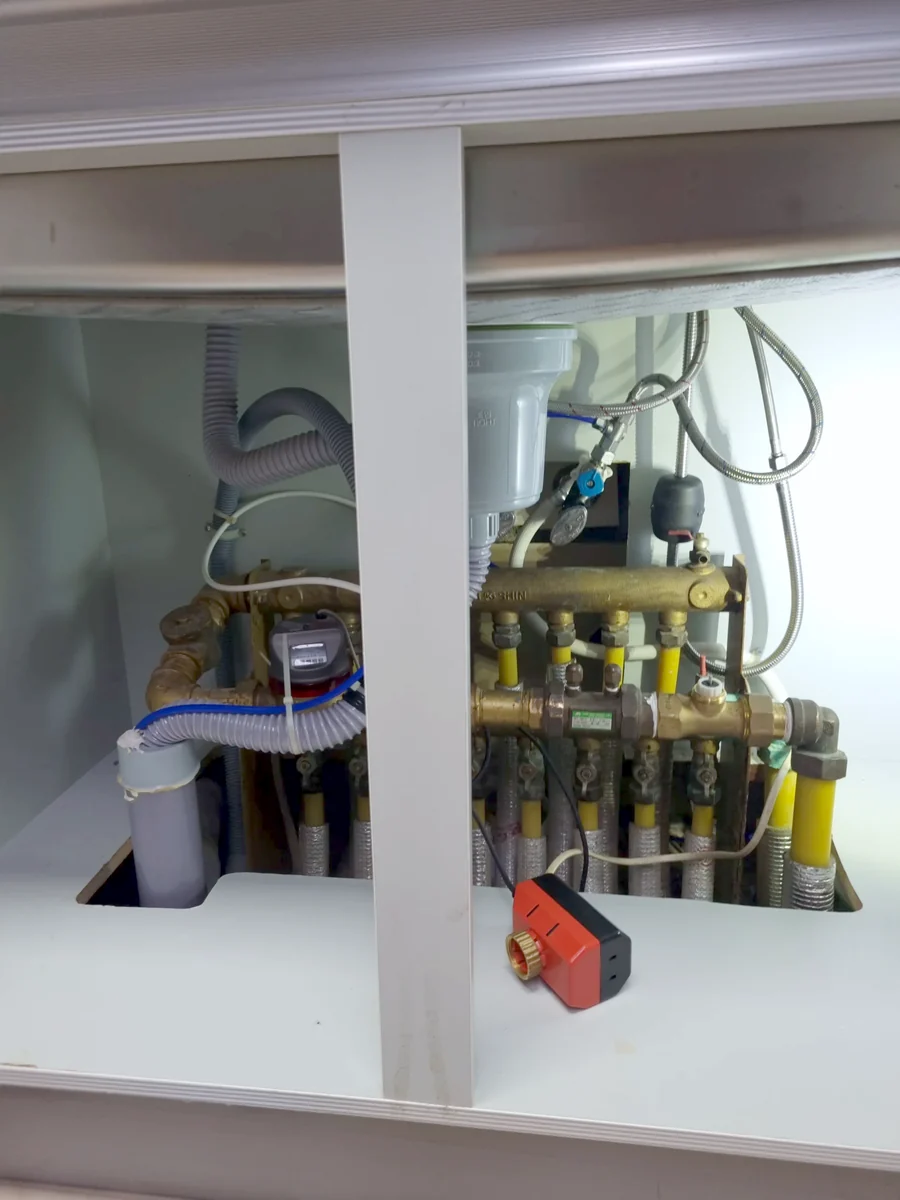

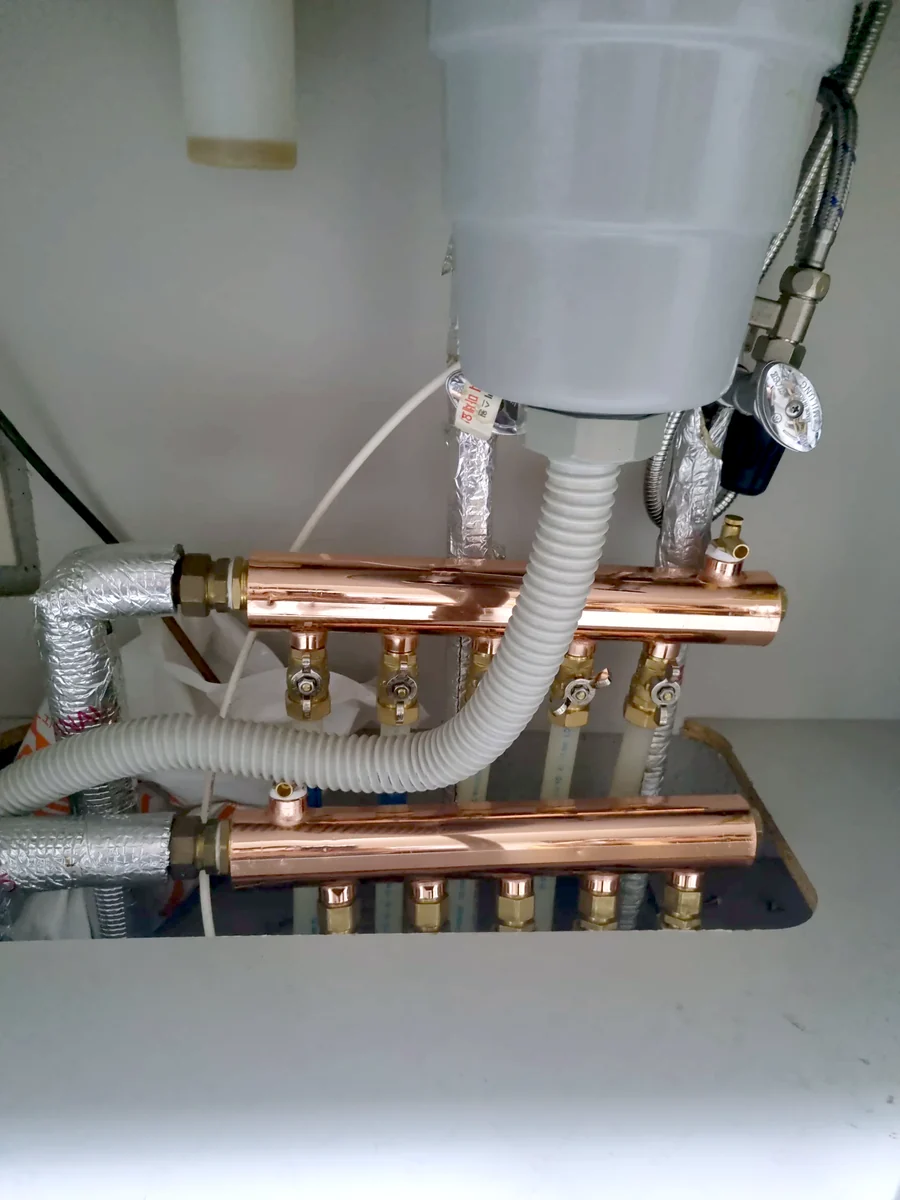

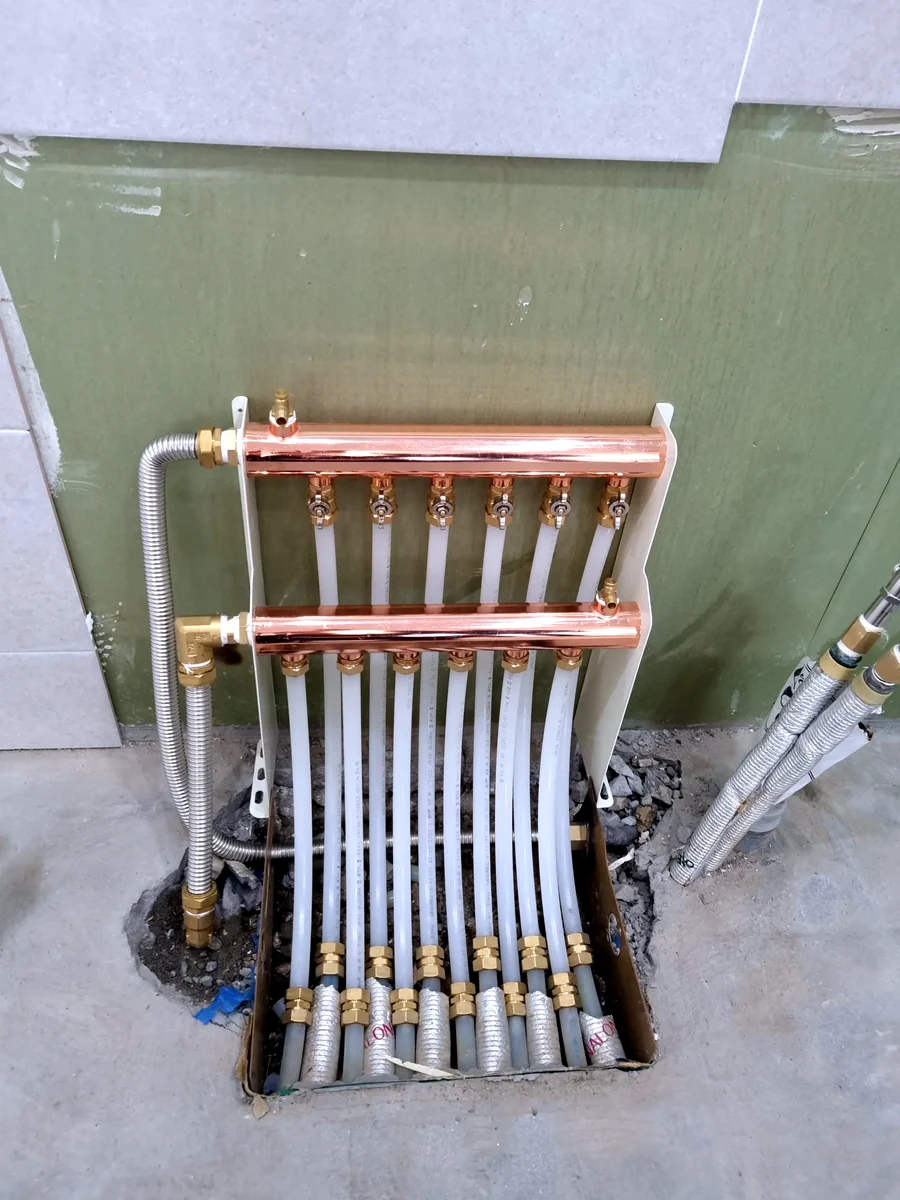

보일러에서 데워진 온수를 방마다 깔린 난방 배관으로 나누어 보내고, 식은 물을 다시 모아 보일러로 돌려보내는 장치입니다. 구리나 황동 헤더 두 줄(공급·환수)에 방별 밸브가 줄지어 달린 모양이며, 아파트에서는 싱크대 하부, 붙박이장, 바닥 매립함 안에서 자주 보입니다.

작동 원리

온수는 공급 헤더로 들어와 열려 있는 방의 밸브를 지나 바닥 배관을 한 바퀴 돌며 열을 내놓고, 환수 헤더로 모여 보일러로 돌아갑니다. 밸브를 닫으면 그 방으로는 물이 가지 않으므로 방별로 난방을 켜고 끌 수 있습니다. 온도조절기가 있는 집은 밸브 위의 액추에이터가 이 개폐를 대신합니다.

1. 보일러온수 생성
2. 공급 헤더방별로 분배
3. 방별 밸브개폐 조절
4. 바닥 배관열 방출
5. 환수 헤더보일러로 복귀

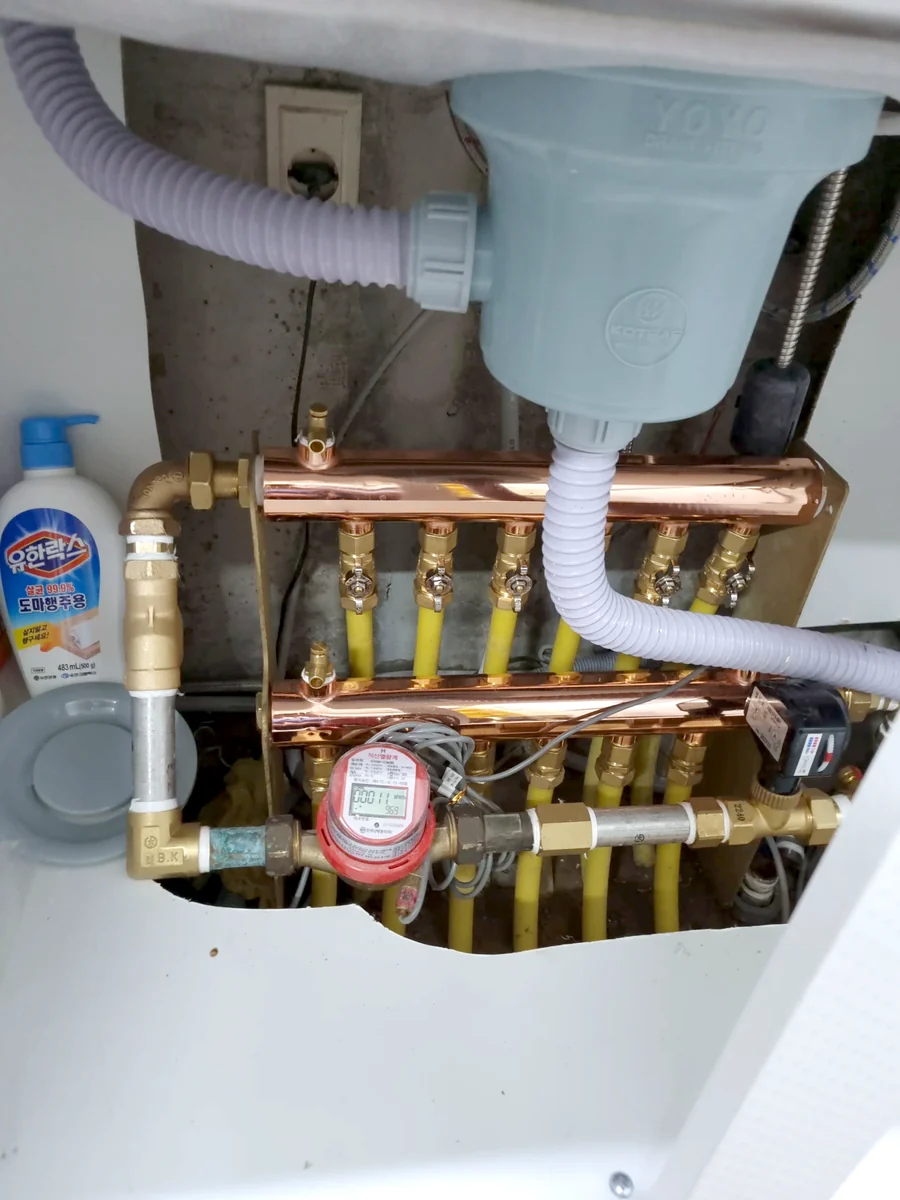

구성 부품

보일러분배기 주요 부품과 이상 신호

부품	하는 일	이상 신호

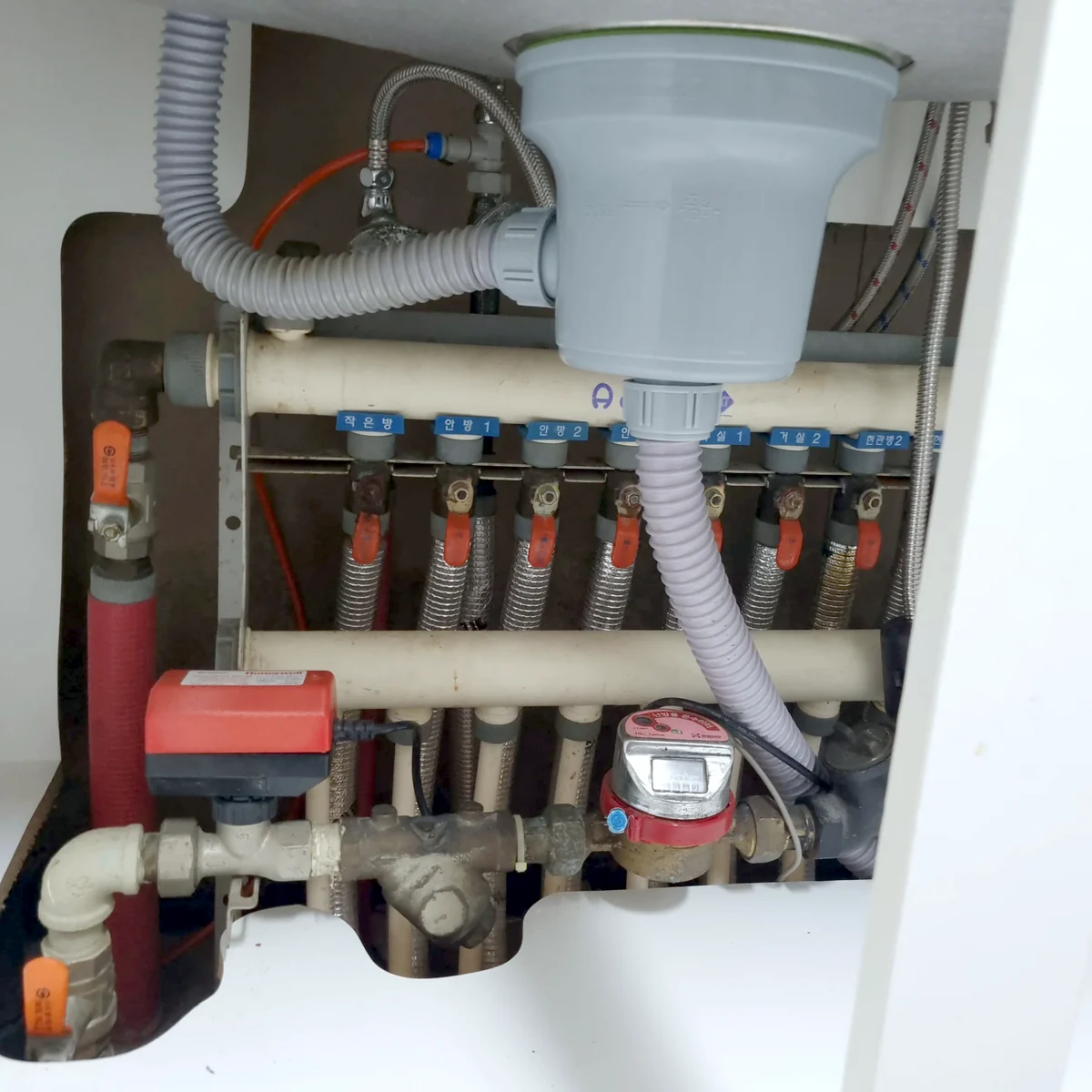

공급·환수 헤더	온수를 나누고 모으는 본체 관	표면 변색, 녹물 자국, 용접부 물기

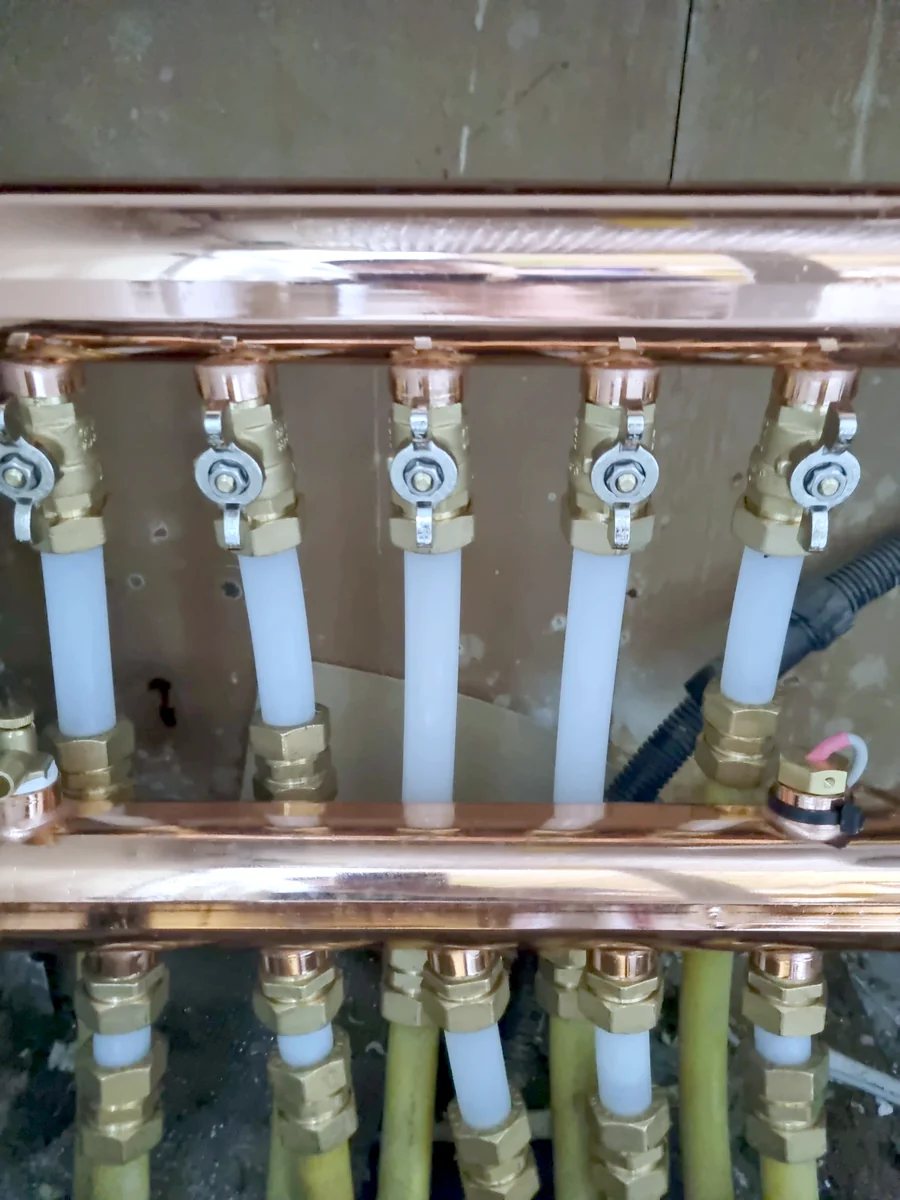

방별 밸브	방마다 물의 흐름을 열고 닫음	잠기지 않음, 손잡이가 뻑뻑함, 밸브 축 누수

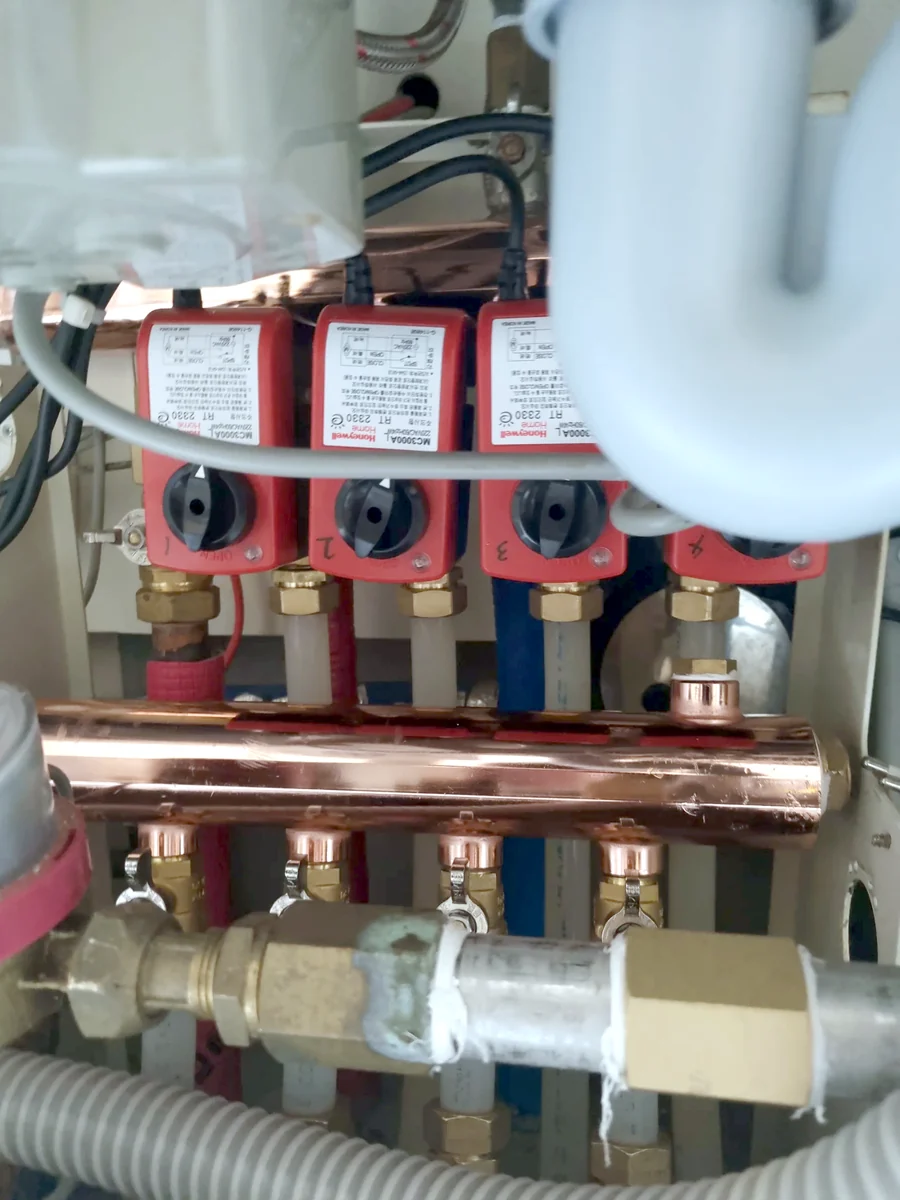

액추에이터	온도조절기 신호로 밸브를 자동 개폐	작동 소리 없음, 설정 온도와 무관한 난방

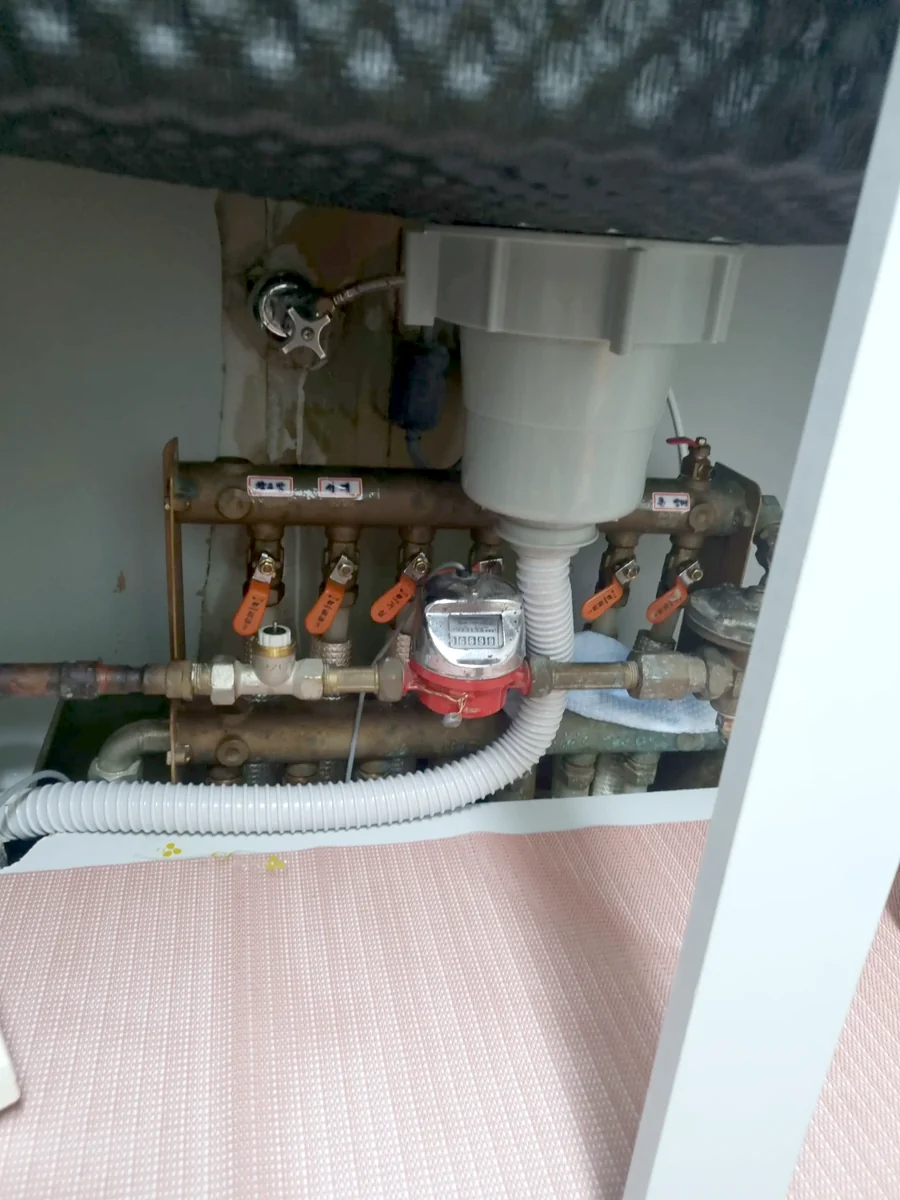

유량계·계량기	흐르는 물의 양과 열량을 확인	눈금이 움직이지 않음, 연결부 물방울

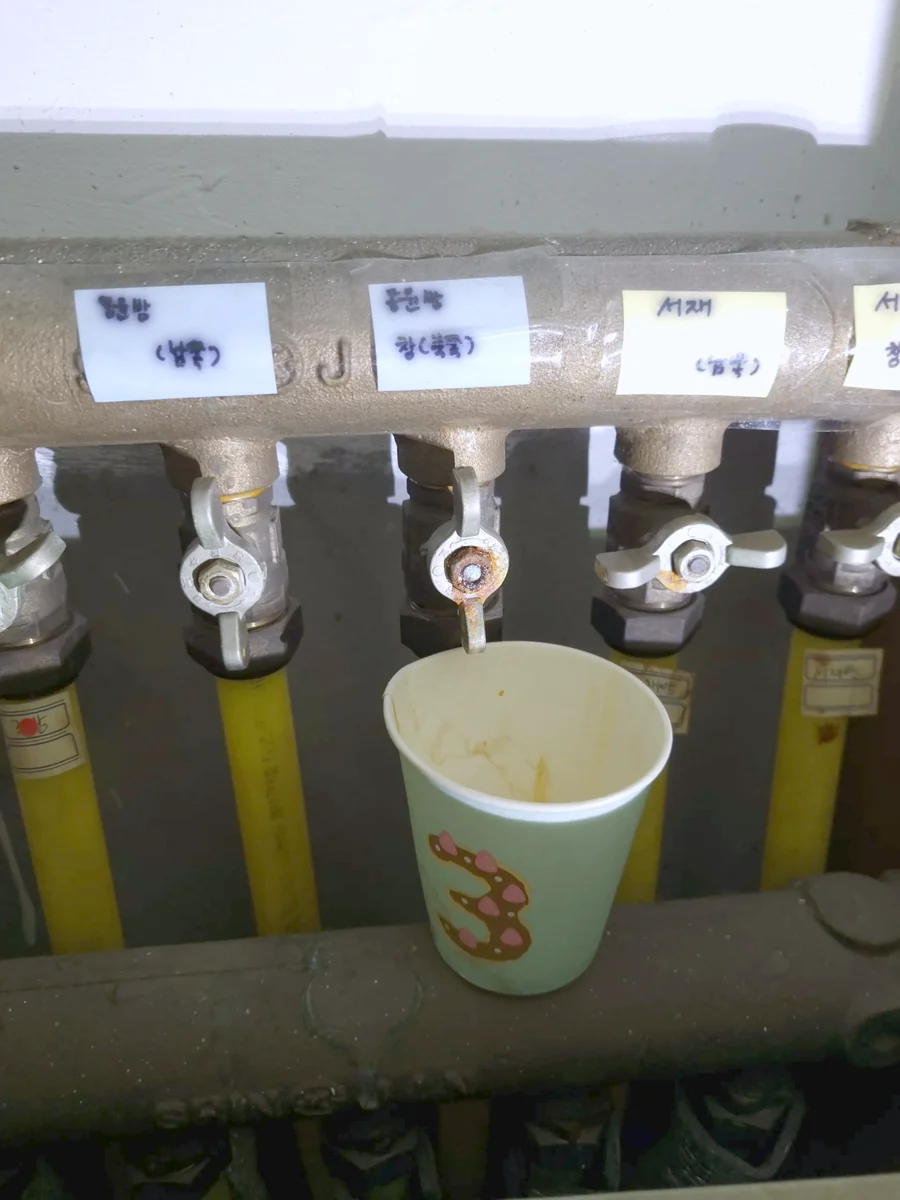

에어벤트·드레인	배관의 공기와 물을 빼냄	배관에서 물소리, 배출구 누수

난방분배기와 보일러분배기의 관계

두 이름은 같은 장치를 가리킵니다. 바닥난방을 나누는 역할을 강조하면 난방분배기, 보일러에서 온수를 받아 나눈다는 점을 강조하면 보일러분배기라고 부르며 현장에서는 섞어 씁니다. 시스템난방은 두 이름의 전문 사이트를 함께 운영하므로 난방분배기 사이트의 사례도 참고할 수 있습니다.

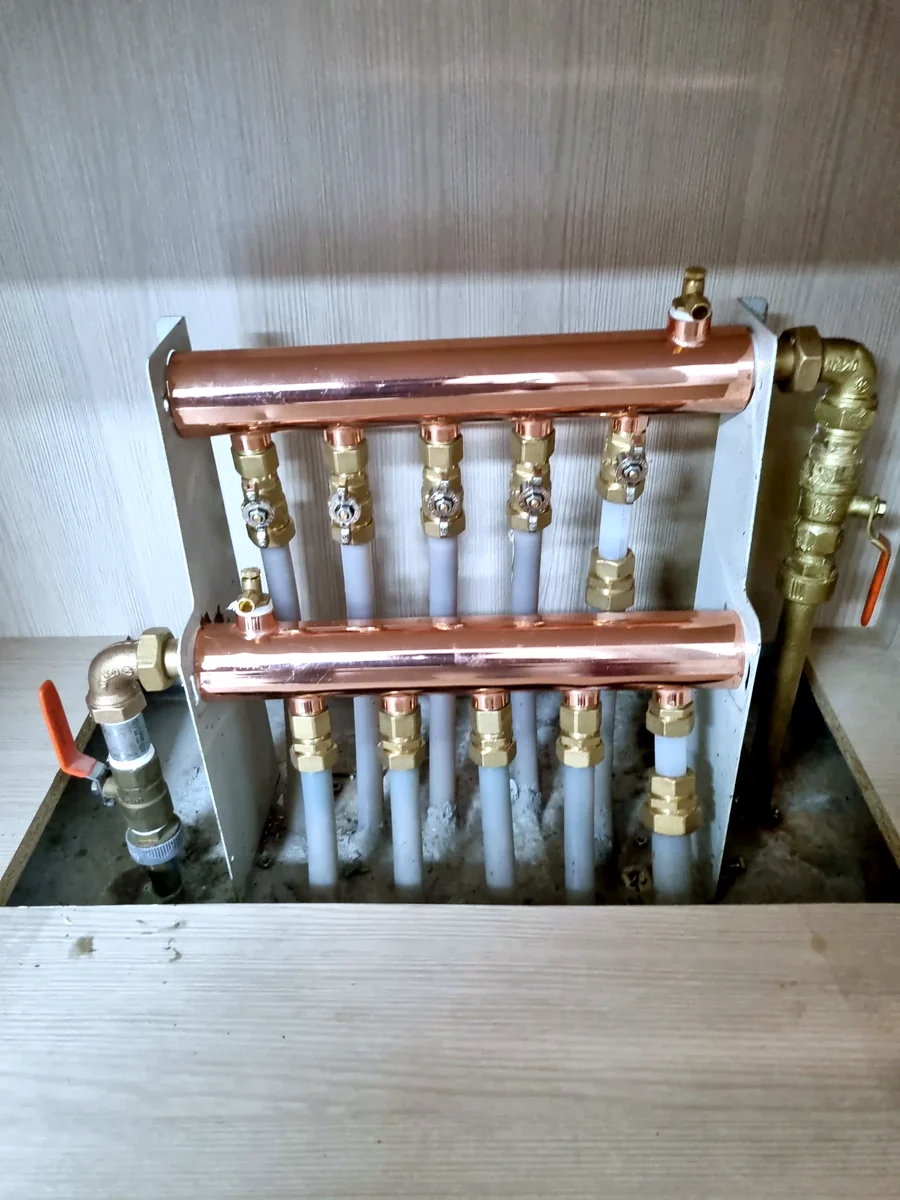

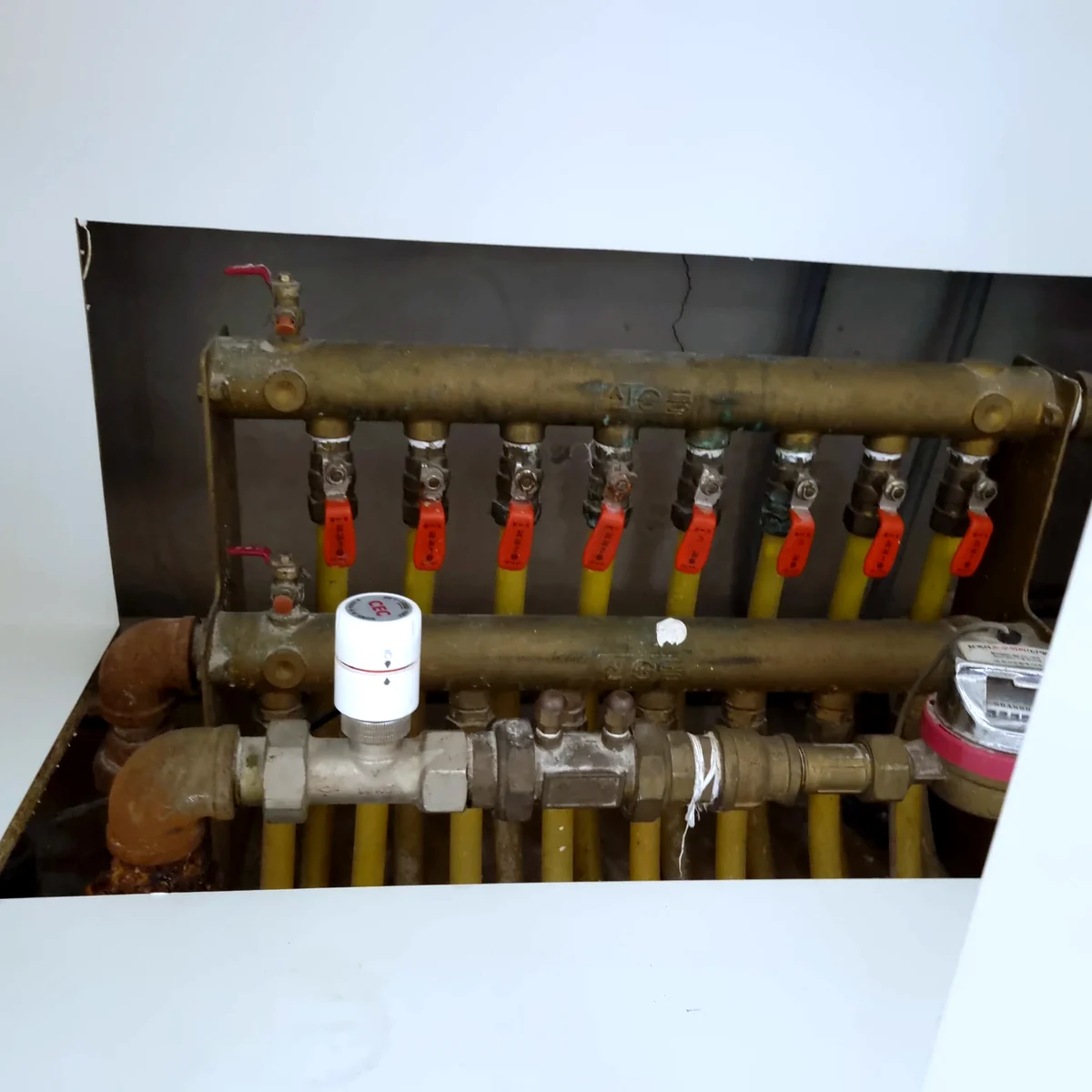

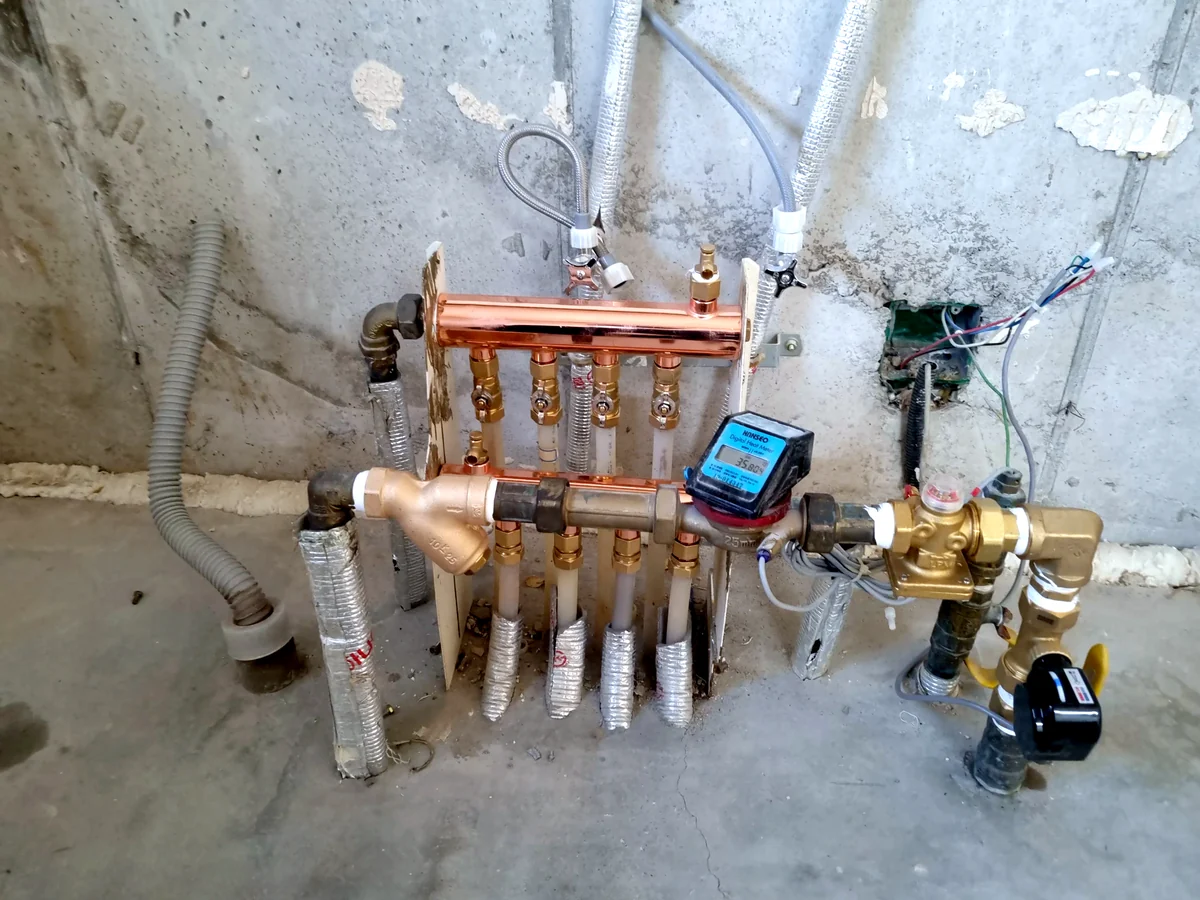

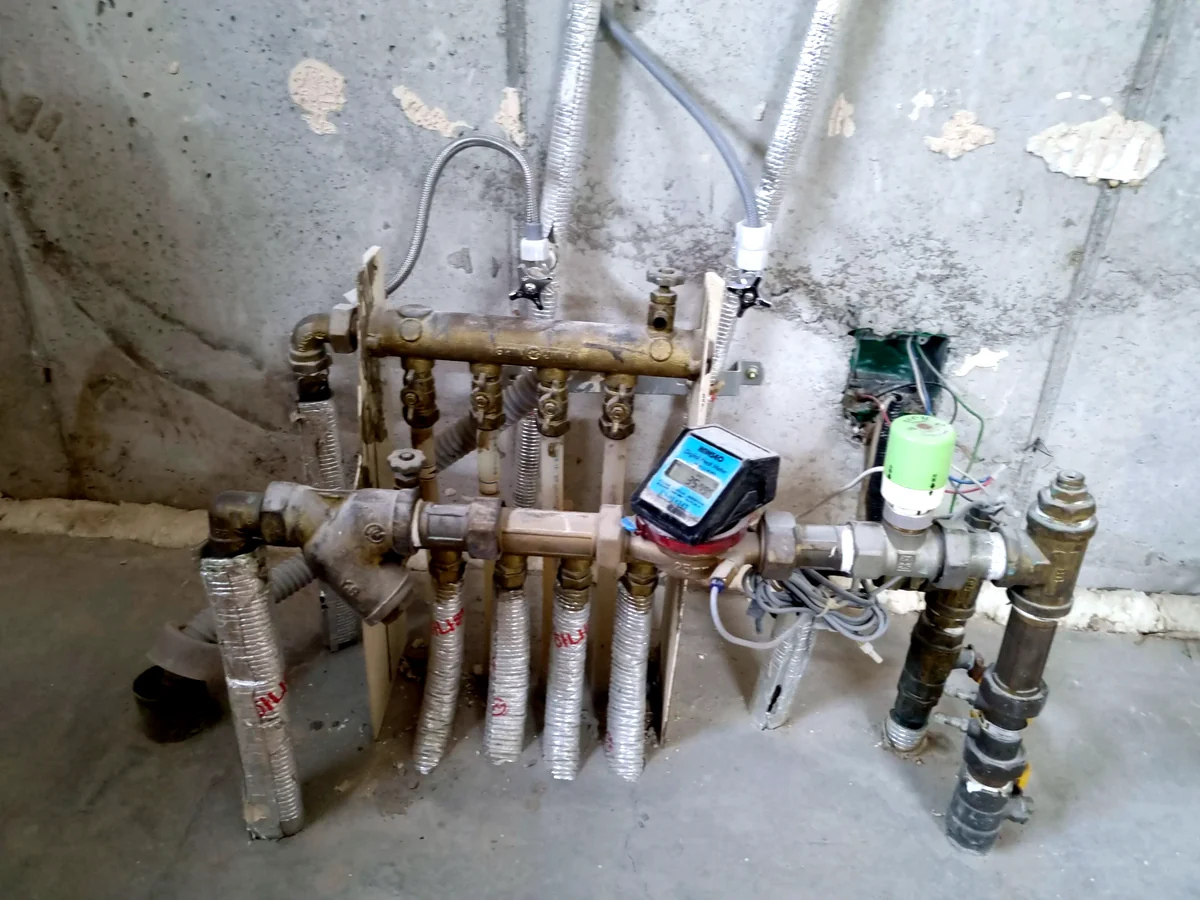

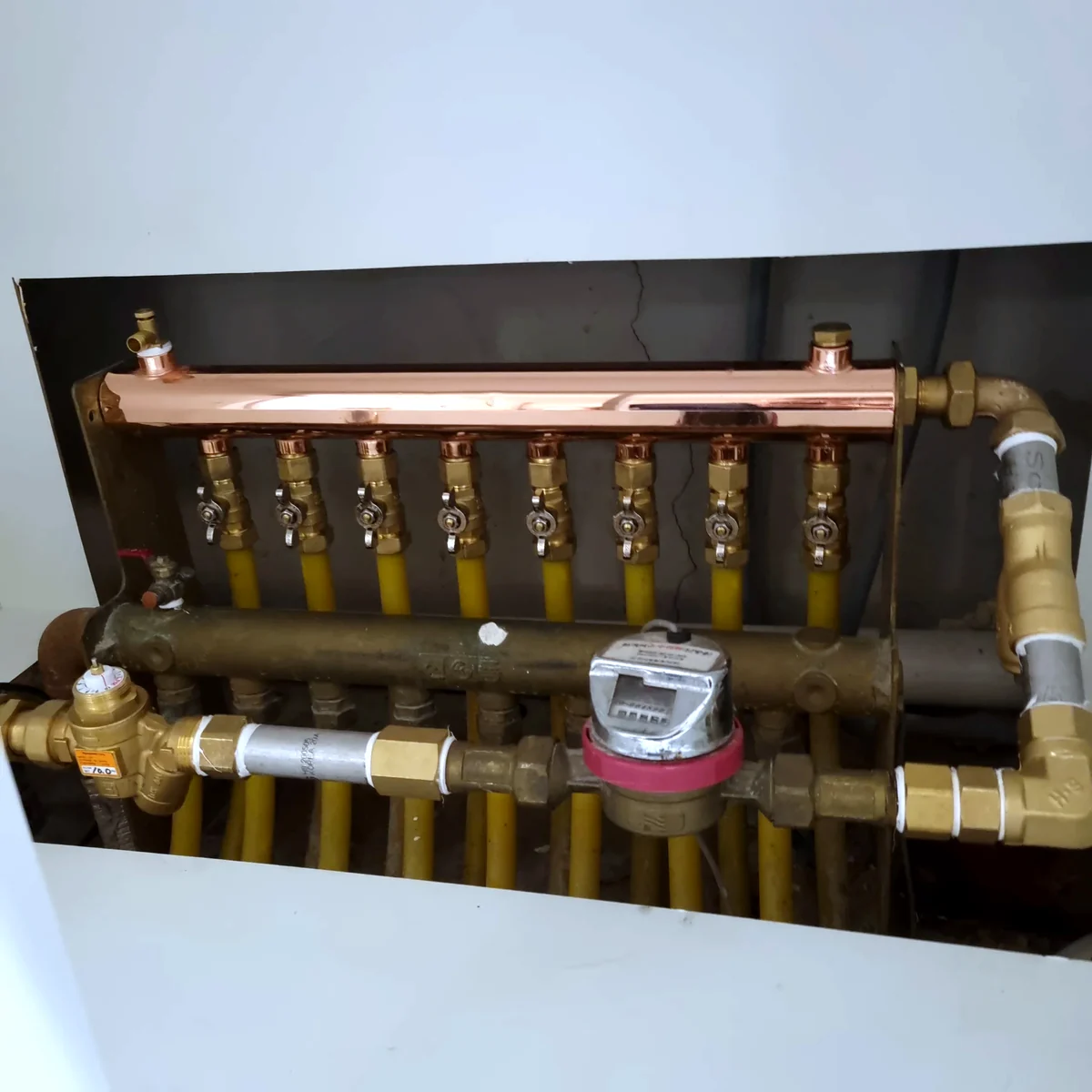

교체와 수리의 차이

수리와 교체 비교

구분	수리	교체

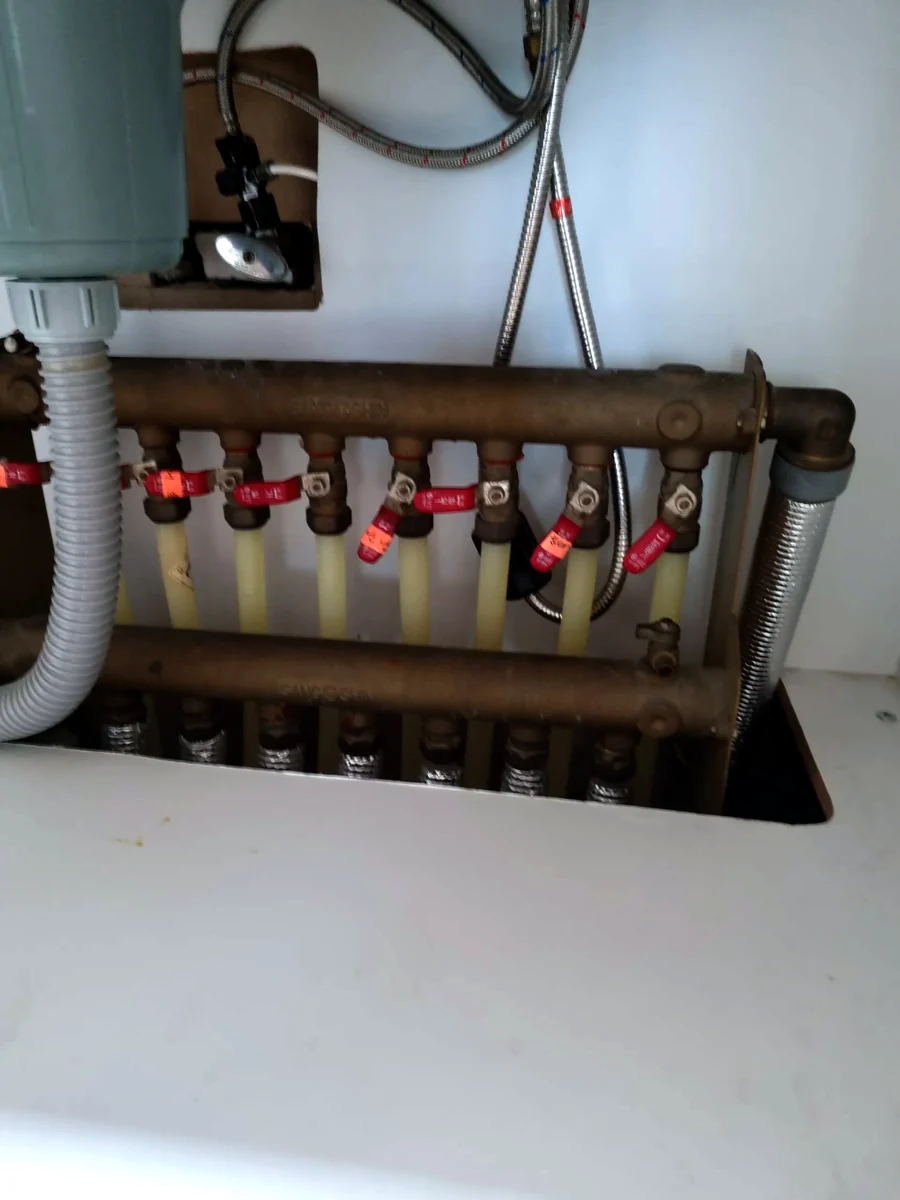

적합한 상태	본체는 깨끗하고 부품 일부만 불량	본체 부식, 누수 지점이 여러 곳

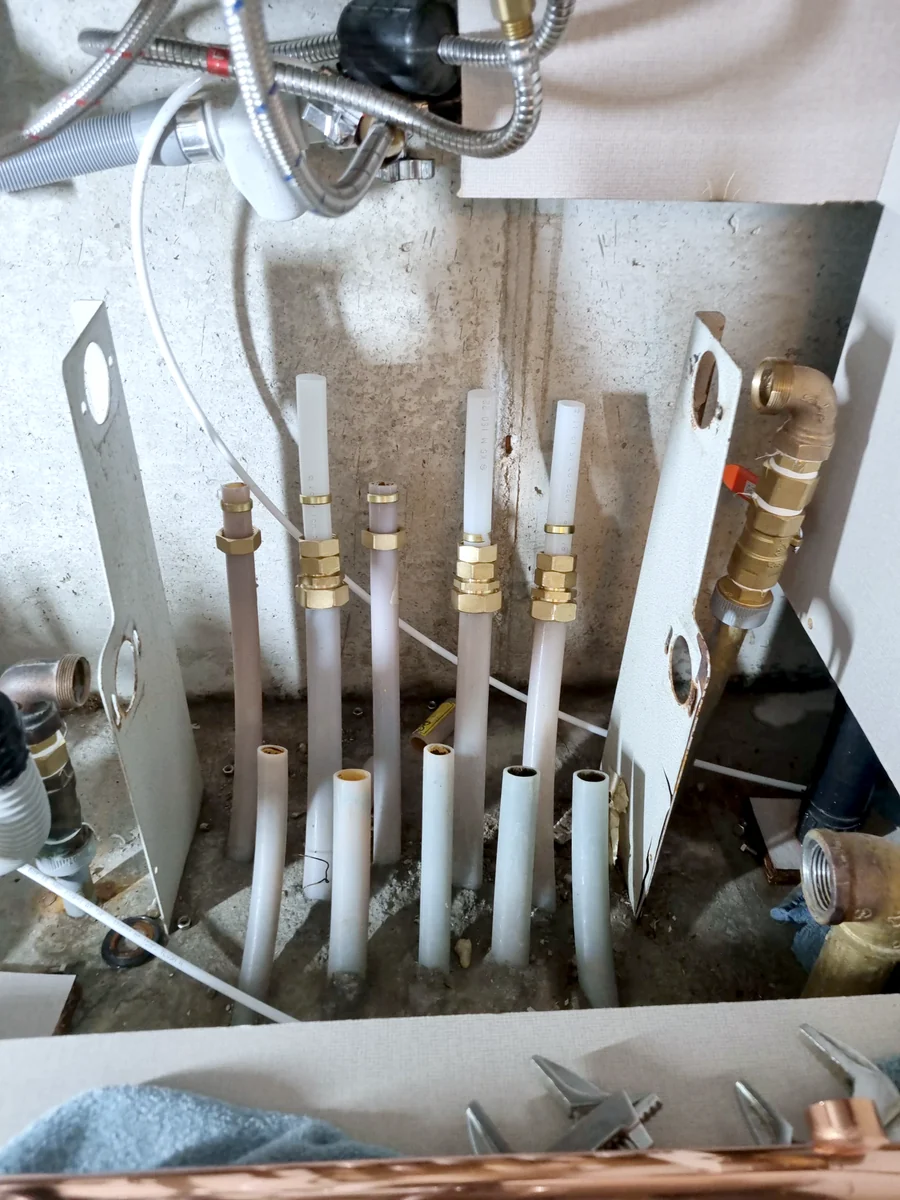

작업 범위	밸브·패킹·액추에이터 등 부품	분배기 전체 철거와 재연결
이후 위험	다른 부위가 노후하면 재발 가능	헤더와 밸브를 함께 새것으로

설치 시 확인사항

• 방별 회로 수와 앞으로 늘릴 가능성
• 기존 배관 재질과 연결 방식
• 점검과 교체가 가능한 공간·점검구 확보

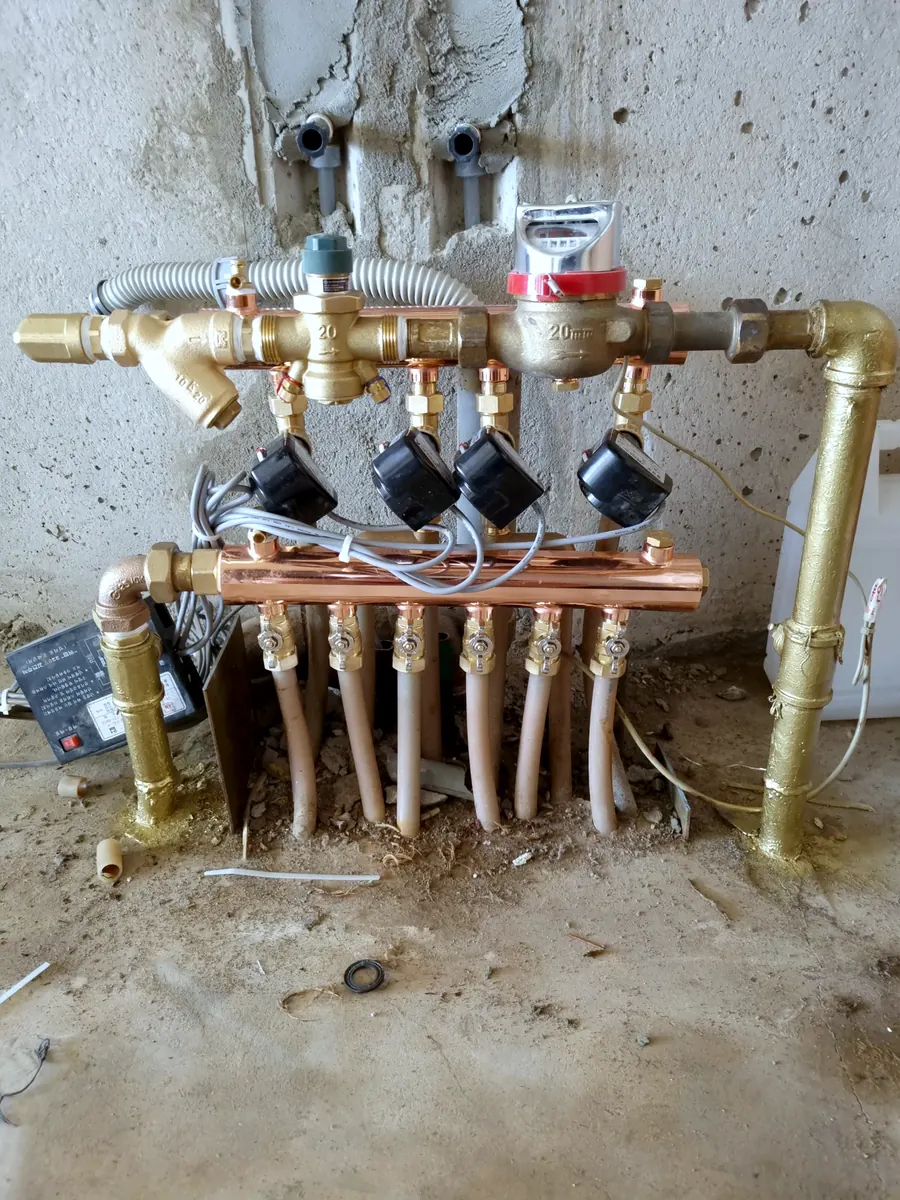

• 시공 후 압력 시험과 방별 밸브 개폐 확인
